SL-031 Floor Multi-Functional Tester

1.ESD Parameter Teknis Multi-Fungsional Tester

Nama: DR.SCHNEIDER PC SL-031 Lantai Multi-Fungsional Tester
Batas tes penutup sepatu		750KΩ-100MΩ
Batas tes penutup pergelangan tangan		750KΩ-10MΩ
Toleransi Resistensi		(± 20%)
Kaki	≤740 KΩ	Merah (Gagal Lo)
	750KΩ	Hijau (Lewat)
	100 Jt	Hijau (Lewat)
	≥110 MΩ	Merah (Gagal Hai)
Pergelangan tangan	≤740 KΩ	Merah (Gagal Lo)
	750KΩ	Hijau (Lewat)
	10,5MΩ	Hijau (Lewat)
	≥11.5 MΩ	Merah (Gagal Hai)

Suhu Operasional	0-31 ℃
Kelembaban	0% -90% RH
Ukuran mm	piring: 142,5 (L) × 82 (W) × 39 (H)
	berdiri: 400 (L) × 250 (W) × 800 (H)
	Pedal: 400 (L) × 450 (W)
Berat	5.5kg
Ketinggian adjutable	900mm-1470mm

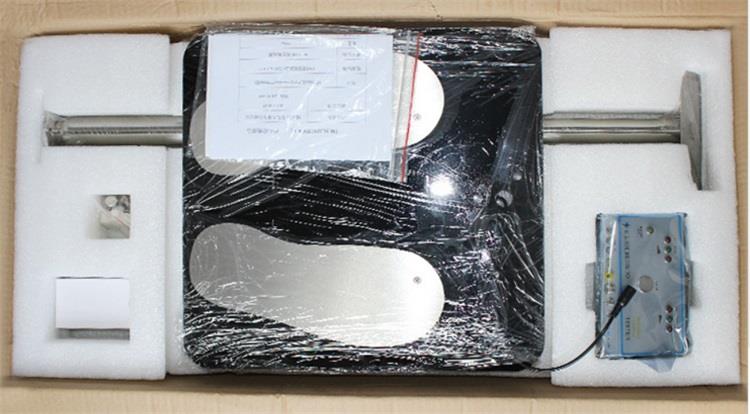

Lampiran:

Satu adaptor daya (9V-1000mA), tiga set sekrup pemasangan bracket M8x30mm, dua set sekrup pemasangan instrumen M3x15mm, dua tombol pengunci penguncian braket, satu manual, satu laporan kalibrasi, dan satu kartu garansi.

2.Fitur dari ESD Multi-Functional Tester

1. Produk ini dapat dengan cepat menguji peralatan ESD, dan tiga perangkat independen (kiri sepatu, sepatu kanan, gelang) lengkap deteksi ESD pada satu waktu.

2. Tiga tampilan status yang berbeda, LO (di bawah nilai yang ditetapkan), PASS (dalam rentang nilai yang ditetapkan), dan HI (lebih tinggi dari nilai yang ditetapkan) memiliki fungsi alarm.

3. Indikasi daya rendah, ketika lampu BATERAI Lw menyala, mengingatkan pengguna untuk mengisi waktu! Jika tidak, ketepatan parameter uji menurun. (sebaiknya gunakan adaptor daya AC atau DC12V)

4. Sesuai dengan kebutuhan pelanggan untuk pengoperasian sistem kontrol akses, sistem kontrol akses jarak jauh yang diperpanjang dapat dikembangkan.

3.Instruksi

1. Hidupkan sakelar baterai ke posisi ON sebelum digunakan. Jika tampilan tidak normal atau bunyi buzzer panjang, ini menunjukkan bahwa baterai di dalam mesin berada di bawah kekuasaan. Harap colokkan adaptor daya untuk mengisi daya dan memulai mesin secara langsung. Arus DC statis adalah 12V / 40mA.

Tes 2.ESD, selama kaki menginjak pedal logam yang berlawanan, kenakan tali pergelangan tangan ke dalam koneksi pergelangan tangan, dan tekan perlahan tombol uji logam untuk melihat apakah peralatan ESD terkualifikasi. Catatan: Jangan memakai sarung tangan atau gunakan kuku Anda untuk menekan tombol uji logam

4.Instalasi

1. Lewatkan bagian bawah braket pengkabelan pada pedal dari atas.

2, tiga set M8x30mm akan memperbaiki braket dan pedal.

3. Masukkan kabel ke kabel patch yang berlawanan di bagian bawah instrumen.

4. Perbaiki posisi relatif dari dua set sekrup pemasangan instrumen M3x15mm.

5, tombol pengunci angkat braket dua ketinggian braket pengunci.

Melihat:

Jangan isi daya lebih dari 8 jam! Dilarang keras untuk membongkar mesin untuk diperbaiki! Stand harus ditempatkan di lantai yang kering. Jaga pedal tetap bersih dan kering.

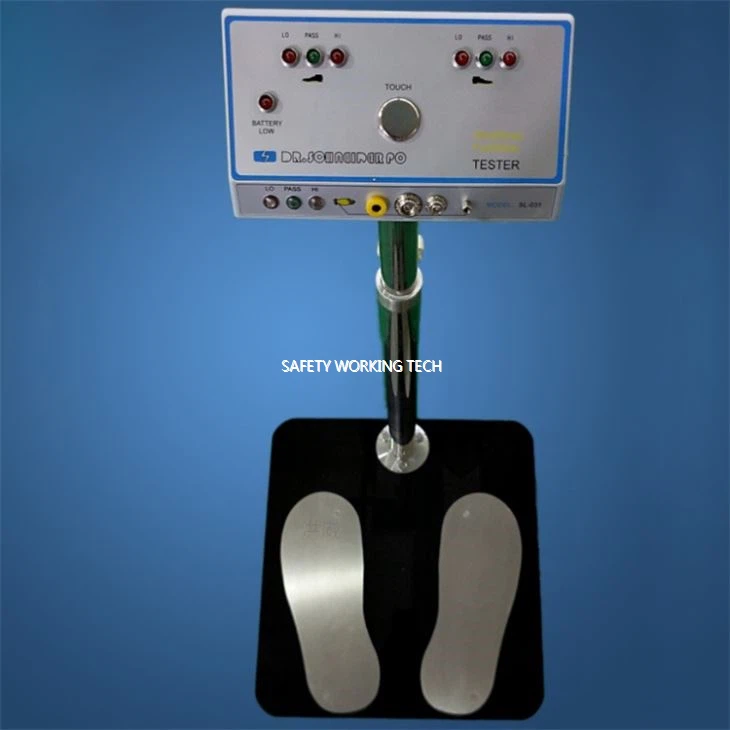

5.Floor Multi-Functional Tester gambar

SL-031 TESTER.jpg
